Cómo enrollar con una máquina sinuosa completamente automática

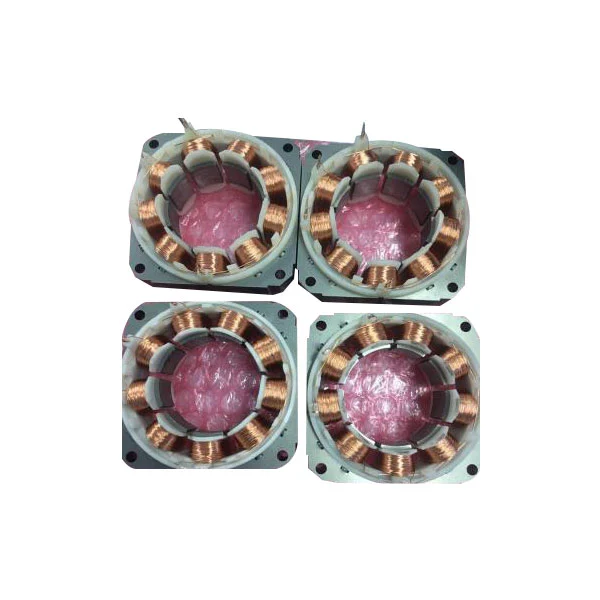

Los técnicos familiarizados con las máquinas de devanado completamente automáticas saben que las máquinas de devanado completamente automáticas son equipos de máquina de caramelo muy importantes en la producción de lotes y el procesamiento de bobinas. Tiene muchas ventajas, como disposición/conteo automático de cables, procesamiento eficiente y uso conveniente. Se utiliza en bobinas de transformadores, bobinas de motor y otras empresas de producción y procesamiento. Entonces, ¿cómo viento una máquina de devanado completamente automática?

El proceso de devanado de la máquina de devanado completamente automática es controlado por el controlador CNC para controlar el inicio y la parada del huso y la operación de enlace del sistema de disposición de cables, respectivamente. Según el tipo de bobina producida y procesada, el proceso correspondiente se establece para realizar el devanado del huso y el desplazamiento izquierdo y derecho del mecanismo de disposición del cable. Cuando el número de bobinas de devanado alcanza el valor establecido, está configurado para detenerse automáticamente. La función del controlador CNC se ha desarrollado desde un solo proceso hasta la operación continua de los modernos procesos complejos de múltiples pasos. En la actualidad, estas funciones pueden cumplir con la tecnología de procesamiento de bobinas comunes y son profundamente favorecidas por las empresas.

Es muy necesario garantizar la precisión del número de bobinas durante el proceso de devanado, entonces, ¿cómo podemos garantizar la precisión del número de bobinas?

Los amigos que se dedican a la industria de micro-motores, electrodomésticos, transformadores o instrumentos saben que el número de giros de bobina tiene un impacto importante en estos productos, y no se permite un error a medias.

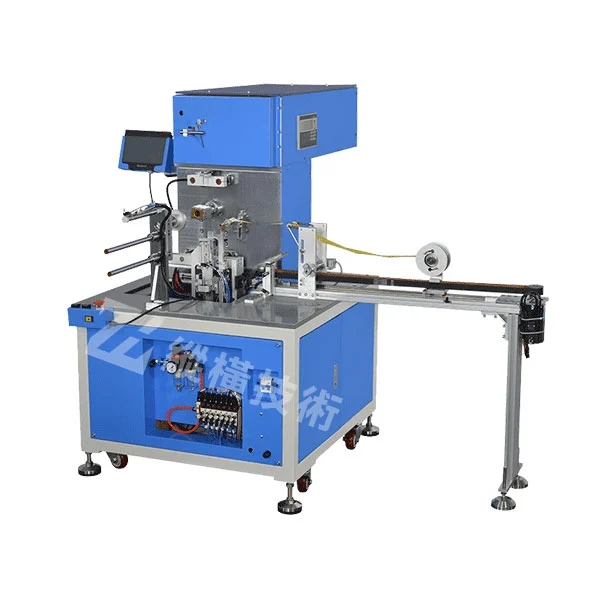

La máquina de devanado completamente automática se compone principalmente del sistema de husillo, el sistema de disposición de cables, el sistema de control CNC, la estructura mecánica, los accesorios y otros componentes. El número de circuitos de control de giros de la máquina de devanado se compone de varias partes, como el sensor de láminas, el circuito de configuración, el contador, la configuración de entrada, el circuito de cumplimiento y el controlador. Para controlar el número de bobinas gira bien, debe hacer esto:

El número de giros de la bobina se refleja en el número de giros del huso de la máquina sinuosa. El número de giros de bobina se convierte en una señal de pulso por el sensor de láminas, conformado por el circuito de conformación y se convierte en una onda cuadrada, que se diferencia para activar el contador. Cuando la señal dada de entrada compuesta por el interruptor de dos posiciones de una sola poliza es consistente con la señal de conteo del contador, es decir, si el número de giros que se enojará es consistente con el número de giros ya heridos, la puerta del circuito de cumplimiento se abre y la señal se envía al controlador, por lo que la parada del motor de bobina inmediatamente, lo que garantiza la truco del número de turnos de control.

Del contenido anterior, no es difícil ver que para garantizar la precisión de la cantidad de bobinas al operar una máquina de devanado totalmente automática, se deben colocar requisitos estrictos en el personal técnico. Deben someterse a una capacitación unificada de la compañía y ser calificados antes de poder operar la máquina de carcasa.
